南通安豐儀器有限公司專業生產各類超聲波探傷儀，今天我們給大家介紹的是安豐一鍵校準探傷儀鋼筋探傷儀：NDT660超聲波探傷儀。NDT660超聲波探傷儀能夠快速便捷、無損傷、精確地對鋼筋進行工件測量；針對內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷。

　　首先我們先給大家介紹一下鋼筋檢測主要包括哪些內容:

一、鋼筋進場時的驗收：

鋼筋進場時，應按照現行國家標準《鋼筋砼用熱軋帶肋鋼筋》GB1499等的規定抽取試件作力學性能檢驗，其質量必須符合有關標準規定。

驗收方法：檢查產品合格證、出廠檢驗報告和進場復驗報告。

取樣方法：按照同一批量、同一規格、同一爐號、同一出廠日期、同一交貨狀態的鋼筋，每批重量不大于60t為一檢驗批，進行現場見證取樣；當不足60t也為一個檢驗批，進行現場見證取樣。試樣分為抗拉試件兩根，冷彎試件兩根。實驗室進行檢驗時，每一檢驗批至少應檢驗一個拉伸試件，一個彎曲試件。

試件長度：冷拉試件長度一般≥500mm（500~650mm），冷彎試件長度一般≥250mm（250~350mm）。（備注：取樣時，從任一鋼筋端頭，截取500~1000mm的鋼筋，再進行取樣。）

冷拉鋼筋：應進行分批驗收，每批重量不大于20t的同等級、同直徑的冷拉鋼筋為一個檢驗批。

取樣數量：兩個拉伸試件、兩個彎曲試件。

二、鋼筋焊接

鋼筋焊接在建筑施工中一般分為：閃光對焊、電阻點焊、電弧焊、電渣壓力焊、預埋件T型接頭埋弧壓力焊、鋼筋氣壓焊。

取樣方法：

1、閃光對焊：在同一工作班內，由同一焊工完成的300個同級別、同直徑鋼筋焊接接頭應作為一檢驗批。當同一臺班內不足300個接頭時也作為一個檢驗批。

其機械性能試驗包括拉伸試驗和彎曲試驗，應從每批成品中切取6個試件，3個作拉伸試驗，3個作彎曲試驗。拉伸試件長度一般≥500 mm（500~650mm）；冷彎試件長度一般≥250mm（250~350mm）。

驗收方法：

（1）接頭處不得有橫向襲紋；

（2）與電極接觸處的鋼筋表面，Ⅰ~Ⅲ級鋼筋焊接時不得有明顯燒傷；Ⅳ級鋼筋焊接時不得有燒傷；負溫閃光對焊時，對于Ⅱ~Ⅳ級鋼筋，均不得有燒傷；

（3）接頭處的彎折角不得大于4。；

（4）接頭處的鋼筋軸線偏移，不得大于0.1倍鋼筋直徑，同時不得大于2mm。

2、電阻點焊：凡鋼筋級別、直徑及尺寸均相同的焊接制品，即為同一類型制品，每200件為一批。

熱軋鋼筋點焊做抗剪試驗，試件為3件，長度一般≥600mm；拔低碳鋼絲焊點，除作抗剪試驗外，還應對較小鋼絲做拉伸試驗，試件為3件，試件長度一般≥500 mm（500~650mm）。

3、電弧焊：在現場安裝條件下，每一樓層中以300個同類型接頭（同鋼筋級別、同接頭類型、同焊接位置）作為一批，不足300個時，仍作為一批。

從每批成品中切取3個接頭作拉伸試驗，試件長度一般≥500 mm（500~650mm）。

4、電渣壓力焊：在一般構筑物中，每300個同類型接頭（同鋼筋級別、同焊接位置）作為一批；在現澆砼框架結構中，每一樓層中以300個同類型接頭作為一批。

從每批成品中切取3個接頭作拉伸試驗，試件長度一般≥500 mm（500~600mm）。

驗收方法：

（1）接頭焊包均勻，不得有流皰、裂紋，焊包自鋼筋表面至其外邊緣寬度≥2mm，厚度≥4mm；

（2）焊接時鋼筋表面不得有明顯燒傷，其零線不得接在構件主筋上；

（3）接頭處的鋼筋軸線偏移不得大于0.1倍鋼筋直徑，同時不得大于2mm。

（4）接頭處的彎折角不得大于4。

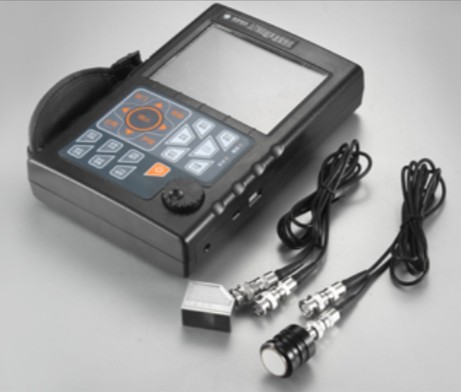

NDT660超聲波探傷儀主要功能：

1.高精度定量、定位，滿足了較近和較遠距離探傷的要求；

2.近場盲區小，滿足了小管徑、薄壁管探傷的要求；

3.AWS功能；

4.自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；

5.自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；

6.自由切換三種標尺（深度d、水平p、距離s）；

7.自動增益、回波包絡、峰值記憶功能提高了探傷效率；

8.自動錄制探傷過程并可以進行動態回放；（無限時）

9.φ值計算：直探頭鍛件探傷，找準缺陷高波自動換算孔徑ф值；

10.100個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；

11.可自由存儲、回放1000幅A掃波形及數據；

12.DAC、AVG、TCG曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；

13.發射脈沖寬度和強度可調；

14.B掃描功能，清晰顯示缺陷縱截面形狀

15.可以自由輸入任意行業標準；

16.與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；

17.IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力極佳；

18.利用PC端通訊軟件可以升級儀器系統的功能；

19.26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；

20.高性能安全環保鋰電池供電，可連續工作10小時。

21.實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；

22.掉電保護，存儲數據不丟失；

23.探傷參數可自動測試或預置；

24.數字抑制，不影響增益和線性；

25.屏幕保護：“自動關機”、“文字”、“自由定制”等多種屏保模式自由更改；

26.增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；

27.PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；

重要輔助功能：

1.角度和K值兩種輸入方式

2.回波次數分析

3.電源狀態指示

4.閘門聲光報警

5.DAC聲光報警

6.屏幕的凍結和解凍

7.時鐘顯示

8.休眠和屏保

產品簡介1.掃描范圍：0～10000mm鋼縱波

2.工作頻率：0.4MHz～20MHz

3.垂直線性誤差：≤3%

4.水平線性誤差：≤0.1%

5.增益： 120dB

6.靈敏度余量：＞62dB（深200mmΦ2平底孔）

7.分辨力： ＞40dB（5N20）

8.動態范圍： ≥32dB

9.噪聲電平： ＜8%

10.硬采樣頻率: 320MHz

11.重復發射頻率:100~1000HZ

12.聲速范圍: 100～15000（m/s）

13.工作方式:單晶探傷、雙晶探傷、穿透探傷

14.數字抑制: （0～80）%，不影響線性與增益

15.工作時間： 連續工作10小時以上（鋰電池）

16.環境溫度： （-20～70）℃（參考值）

17.相對濕度： （20～95）% RH

18.外型尺寸： 238×155×46（mm）

19.重量： 1.0KG

標準配置標準配置：

NDT650主機 1臺

直探頭 1個

斜探頭 1個

10V電源適配器 1個

探頭連接線 2根

產品包裝箱 1個

使用說明書 1本

合格證 1張

裝箱卡 1個

保修卡 1套

可選配置：

PC超聲波探傷儀通訊軟件

標準試塊

耦合劑

重量 : 10（kg） ;

尺寸 : 238×155×46（mm）（mm） ;

分辨率 : - ;

測量范圍 : - ;

型號 : NDT660 ;

品牌 : 凱達 ;

類型 : 超聲波探傷儀 ;

加工定制 : 是 ;
