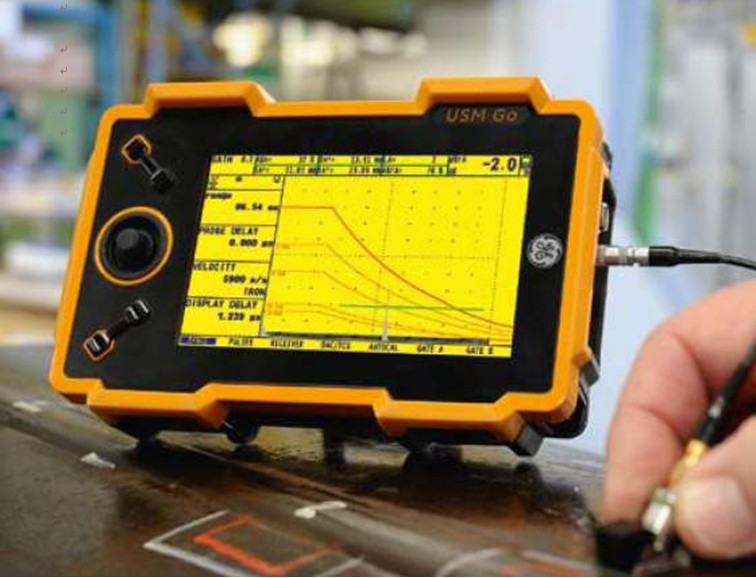

USM Go DAC 袖珍型超聲波探傷儀
- 發布在:產品中心, 進口探傷儀
- 發布時間:2016-07-02
- 查看次數:741
- 關鍵詞:探傷儀, 超聲波探傷儀, 進口探傷儀
- 訂購熱線:4008950880

便攜性
? 尺寸小,重量輕,即使在狹小的空間和難以進入的區域也能輕松操作儀器。
? 重量超輕,即使整個白班攜帶儀器也會覺得輕松。
? 電池操作時間長達5.5小時,并可放置在儀器中充電或通過外置座充充電。
便于讀取的顯示屏
? 盡管USM GO儀器的尺寸比GE其他超聲探傷儀小很多,其顯示屏大小卻和其他探傷儀一樣大。
? 顯示屏像素為800x480,與標準的DVD相比具有更高的分辨率。
? 優化的屏幕高寬比,確保回波分辨率更高。
? 無論是拿在手上還是固定在桌上,都能清晰地觀看屏幕。
? 屏幕大小符合人體工程學設計,有助于降低眼睛疲勞。
使用方便
? 單手操作,可騰出另一只手進行其他作業,如保持探頭位于最佳位置或者扶住扶梯。
? 配備來自G E生產的R V I 設備上的感壓,導航功能的操縱桿。
? 所有控制鍵一只手便可接觸到,用戶也可根據個人喜好定義四個功能鍵。
? 無論是習慣左手還是右手拿儀器的操作人員都可利用“翻轉”功能方便地使用儀器。
? 無論儀器固定在桌子上還是椅子上,都可通過拆卸支撐架優化用戶視野角度。其固定點適用于標準的三角架螺紋。
提高生產力
US操作界面直觀,學習如何使用毫不費時。從拿到儀器的那一刻起你就能使用它進行檢測!使用公眾認可的圖形用戶界面(GUI)和創新的操縱桿設計大大簡化了導航性能,操作人員可單手操作,并可快速準確地進行參數調節。
其他可提高生產力的性能包括:
? 堅固的鑄模橡膠外殼可承受最惡劣的環境,從而顯著減少維修期。儀器防塵-防水,符合IP 67而且通過了沖擊和振動測試。
? 標準USB接口允許從探傷儀上下載數據從而進行深入分析或存儲。儀器標準配置中包含一個2GB SD存儲卡(可使用多種卡)。
? 生成的報告為JPEG或BMP格式,因此無需特殊的軟件便可查看。
? 簡化的機載數據記錄器,可采集和保存厚度測量值。
? 杰出的電子裝置,包括數字放大器,方波脈沖(選項)以及數字濾波器,適用于更廣范圍的應用。
? 脈沖重復頻率調節范圍廣。這使USM Go可使用低脈沖重復頻率來檢測鍛件中的夾渣和氣孔,去除了“幻想波”的干擾。同時,當需要快速和定期掃描焊縫時,可調節為高脈沖重復頻率,從而減少檢測時間
應用范圍廣
USM Go適用于整個工業和處理系統,包括從航空航天到電力,從汽車行業到油氣行業的探傷應用。
應用包括:*焊縫檢測?????*鍛件和鑄件檢測????*鐵軌檢測?????*復合材料檢測
USM Go 袖珍式超聲波探傷儀包括三種常用型號:
基本型-USM Go Basic | ||
以最符合人體工程學的方式檢測缺陷 - 利用人體工程的優化結構設計,單手操作 - 重量僅為0.845公斤 - 大LCD顯示屏 - 屏幕翻轉顯示功能 在惡劣環境中 - 橡膠保護套 - 沖擊和振動試驗驗證 - IP67防護等級 數據處理方面 -USB接口 -標準SD卡 | ||
DAC型-USM Go DAC | ||
在USM Go基本型探傷儀的基礎上增加了 AWS曲線功能 - 符合AWS D1.1 標準 DAC曲線功能,符合EN1713、ASME和JIS標準 - 焊縫檢測 - 三角投影曲率修正 - 彩色半跨距 - 可定制偏移量的多重DAC TCG曲線操作 - 高衰減材料可達120dB/S | ||
高級型-USM Go Advanced | ||
在USM Go DAC型的基礎上增加了 DGS功能,符合EN1712 手動連續調節脈沖重復頻率 幻象波脈沖重復頻率 方波發生器 |
?? 技術參數
檢測范圍 閘門 電池 | 14016mm(鋼中縱波) 0.5~20MHz自由匹配 0~110dB -10~1000mm 標準的模擬尖脈沖,可選方波(高級型) 120~300V,10V步進 30ns~500ns,20ns步進 低120V,高300V 50Ω/1000Ω 在15Hz~2000Hz之間自動優化,三種自動調節模式:自動低、自動中、自動高 可選手動調整PRF選件,在15Hz~2000Hz范圍內調整,5Hz步進 兩個閘門 RF/全波/正半波/負半波 800x480象素5.0英寸LCD顯示屏,有效面積108mmx64.8mm 2G SD卡,JEPG格式 Mini USB和標準SD卡插槽 2xLemo 00 中文、英語、俄語、葡萄牙語、意大利語、波蘭語、捷克語、德語、法語、西班牙語、日語 鋰電池,可連續使用5.5小時,按比例指示剩余操作時間 0~55℃ 175mmx111mmx50mm 0.845公斤(包括電池) |
選項 AWS選項 DAC選項 DGS選項 內置數據記錄器 方波 手動調節PRF和幻象波選項 | 符合AWS D1.1結構焊縫標準 符合EN1712-1713-1714、ASME&ASMEIII、JIS Z3060兼容 符合EN-1712 用戶自定義和二維文件創建 120V~300V 在15Hz~2000Hz范圍內調整,5Hz步進;幻象波指示幫助識別在厚材料中由于多次發射產生的幻象波 |
超聲波探傷儀USM Go配置
USM Go 基本型 | USM GO DAC型 | USM Go 高級型 | |
主機 | √ | √ | √ |
電池 | √ | √ | √ |
充電器 | √ | √ | √ |
電源線 | √ | √ | √ |
儀器箱 | √ | √ | √ |
簡要操作說明卡 | √ | √ | √ |
操作手冊(CD) | √ | √ | √ |
出廠證書 | √ | √ | √ |
手帶 | √ | √ | √ |
AWS軟件選項 | √ | √ | |
DAC/TCG選項 | √ | √ | |
DGS選項 | √ | ||
Phantom PRF選項 | √ | ||
方波脈沖選項 |
√ |
