超聲波探傷儀的種類繁多，在實(shí)際的探傷過(guò)程，脈沖反射式超聲波探傷儀應(yīng)用的最為廣泛。一般在均勻的材料中，缺陷的存在將造成材料的不連續(xù)，這種不連續(xù)往往又造成聲阻抗的不一致。由反射定理我們知道，超聲波在兩種不同聲阻抗的介質(zhì)的交界面上將會(huì)發(fā)生反射，反射回來(lái)的能量的大小與交界面兩邊介質(zhì)聲阻抗的差異和交界面的取向、大小有關(guān)。脈沖反射式超聲波探傷儀就是根據(jù)這個(gè)原理設(shè)計(jì)的。

目前便攜式的脈沖反射式超聲波探傷儀大部分是A掃描方式的，所謂A掃描顯示方式即顯示器的橫坐標(biāo)是超聲波在被檢測(cè)材料中的傳播時(shí)間或者傳播距離，縱坐標(biāo)是超聲波反射波的幅值。譬如，在一個(gè)鋼工件中存在一個(gè)缺陷，由于這個(gè)缺陷的存在，造成了缺陷和鋼材料之間形成了一個(gè)不同介質(zhì)之間的交界面，交界面之間的聲阻抗不同，當(dāng)發(fā)射的超聲波遇到這個(gè)界面之后，就會(huì)發(fā)生反射，反射回來(lái)的能量又被探頭接受到，在顯示屏幕中橫坐標(biāo)的一定的位置就會(huì)顯示出來(lái)一個(gè)反射波的波形，橫坐標(biāo)的這個(gè)位置就是缺陷在被檢測(cè)材料中的深度。這個(gè)反射波的高度和形狀因不同的缺陷而不同，反映了缺陷的性質(zhì)。焊縫缺陷類型——

超聲波探傷實(shí)物對(duì)比試塊之缺陷位置明細(xì)

奧氏體、馬氏體、鐵素體

鐵素體：鐵素體是C溶于α-Fe中所形成的間隙固溶體,具有體心立方晶體結(jié)構(gòu),用字母F或者α表示.

奧氏體：奧氏體是C溶于γ-Fe中所形成的間隙固溶體．具有面心立方晶體結(jié)構(gòu)，用字母A或者γ表示．

馬氏體：用M表示C在α-Fe中的過(guò)飽和固溶體。但并不是分為上馬氏體和下馬氏體，貝氏體才是分為上貝氏體和下

貝氏體，它可分為高碳馬氏體（板條狀馬氏體）和低碳馬氏體（片狀馬氏體）

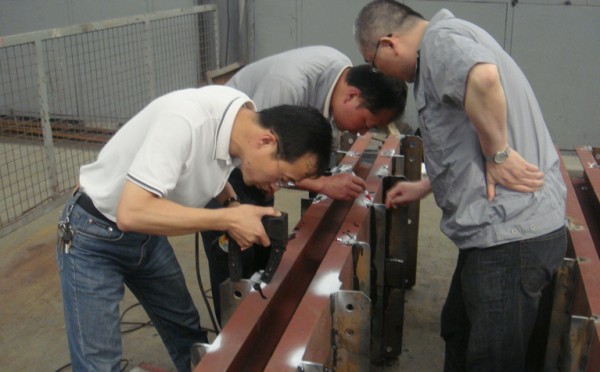

超聲波探傷在無(wú)損檢測(cè)焊接質(zhì)量中的作用

焊縫檢驗(yàn)方法: 1,外觀檢查.2,致密性試驗(yàn)和水壓強(qiáng)度試驗(yàn).3,焊縫射線照相.4,超聲波探傷.5,磁力探傷.6,滲透探傷.

關(guān)于返修規(guī)定:具體情況具體對(duì)待,總之要力爭(zhēng)減少返修次數(shù)在廠房建設(shè)及設(shè)備安裝中大量使用鋼結(jié)構(gòu)，鋼結(jié)構(gòu)的焊接質(zhì)量十分重要，無(wú)損檢測(cè)是保證鋼結(jié)構(gòu)焊接質(zhì)量的重要方法。

無(wú)損檢測(cè)的常規(guī)方法有直接用肉眼檢查的宏觀檢驗(yàn)和用射線照相探傷、超聲波探傷、磁粉探傷、滲透探傷、渦流探傷等儀器檢測(cè)。肉眼宏觀檢測(cè)可以不使用任何儀器和設(shè)備，但肉眼不能穿透工件來(lái)檢查工件內(nèi)部缺陷，而射線照相等方法則可以通過(guò)各種各樣的儀器或設(shè)備來(lái)進(jìn)行檢測(cè)，既可以檢查肉眼不能檢查的工件內(nèi)部缺陷，也可以大大提高檢測(cè)的準(zhǔn)確性和可靠性。至于用什么方法來(lái)進(jìn)行無(wú)損檢測(cè)，這需根據(jù)工件的情況和檢測(cè)的目的來(lái)確定。

聲波頻率超過(guò)人耳聽(tīng)覺(jué)，頻率比20千赫茲高的聲波叫超聲波。用于探傷的超聲波，頻率為0.4~25兆赫茲，其中用得最多的是1~5兆赫茲。利用聲音來(lái)檢測(cè)物體的好壞，這種方法早已被人們所采用。例如，用手拍拍西瓜聽(tīng)聽(tīng)是否熟了；醫(yī)生敲敲病人的胸部，檢驗(yàn)內(nèi)臟是否正常；用手敲敲瓷碗，看看瓷碗是否壞了等等。但這些依靠人的聽(tīng)覺(jué)來(lái)判斷聲響的檢測(cè)法，比聲響法要客觀和準(zhǔn)確，而且也比較容易作出定量的表示。由于超聲波探傷具有探測(cè)距離大，探傷裝置體積小，重量輕，便于攜帶到現(xiàn)場(chǎng)探傷，檢測(cè)速度快，而且探傷中只消耗耦合劑和磨損探頭，總的檢測(cè)費(fèi)用較低等特點(diǎn)，目前主要采用此種方法進(jìn)行檢測(cè)。

接到探傷任務(wù)后，首先要了解圖紙對(duì)焊接質(zhì)量的技術(shù)要求。目前鋼結(jié)構(gòu)的驗(yàn)收標(biāo)準(zhǔn)是依據(jù)GB50205-95《鋼結(jié)構(gòu)工程施工及驗(yàn)收規(guī)范》來(lái)執(zhí)行的。標(biāo)準(zhǔn)規(guī)定：對(duì)于圖紙要求焊縫焊接質(zhì)量等級(jí)為一級(jí)時(shí)評(píng)定等級(jí)為Ⅱ級(jí)時(shí)規(guī)范規(guī)定要求做100%超聲波探傷；對(duì)于圖紙要求焊縫焊接質(zhì)量等級(jí)為二級(jí)時(shí)評(píng)定等級(jí)為Ⅲ級(jí)時(shí)規(guī)范規(guī)定要求做20%超聲波探傷；對(duì)于圖紙要求焊縫焊接質(zhì)量等級(jí)為三級(jí)時(shí)不做超聲波內(nèi)部缺陷檢查。

值得注意的是超聲波探傷用于全熔透焊縫，其探傷比例按每條焊縫長(zhǎng)度的百分?jǐn)?shù)計(jì)算，并且不小于200mm。對(duì)于局部探傷的焊縫如果發(fā)現(xiàn)有不允許的缺陷時(shí)，應(yīng)在該缺陷兩端的延伸部位增加探傷長(zhǎng)度，增加長(zhǎng)度不應(yīng)小于該焊縫長(zhǎng)度的10%且不應(yīng)小于200mm，當(dāng)仍有不允許的缺陷時(shí)，應(yīng)對(duì)該焊縫進(jìn)行100%的探傷檢查，其次應(yīng)該清楚探傷時(shí)機(jī)，碳素結(jié)構(gòu)鋼應(yīng)在焊縫冷卻到環(huán)境溫度后、低合金結(jié)構(gòu)鋼在焊接完成24小時(shí)以后方可進(jìn)行焊縫探傷檢驗(yàn)。另外還應(yīng)該知道待測(cè)工件母材厚度、接頭型式及坡口型式。在實(shí)際工作中要求探傷的絕大多數(shù)焊縫都是中板對(duì)接焊縫的接頭型式，一般母材厚度在8~16mm之間，坡口型式有I型、單V型、X型等幾種形式。下面主要就對(duì)焊縫探傷的操作做針對(duì)性的總結(jié)。

在探傷操作前都必須利用標(biāo)準(zhǔn)試塊（CSK-IA、CSK-ⅢA）校準(zhǔn)儀器的綜合性能，校準(zhǔn)面板曲線，以保證探傷結(jié)果的準(zhǔn)確性。

1、探測(cè)面的修整：應(yīng)清除焊接工作表面飛濺物、氧化皮、凹坑及銹蝕等，光潔度一般低于▽4。焊縫兩側(cè)探傷面的修整寬度一般為大于等于2KT 50mm，（K：探頭K值，T：工件厚度）。一般的根據(jù)焊件母材選擇K值為2.5探頭。例如：待測(cè)工件母材厚度為10mm,那么就應(yīng)在焊縫兩側(cè)各修磨100mm。

2、耦合劑的選擇應(yīng)考慮到粘度、流動(dòng)性、附著力、對(duì)工件表面無(wú)腐蝕、易清洗，而且經(jīng)濟(jì)，綜合以上因素選擇耦合劑。

3、由于母材厚度較薄因此探測(cè)方向采用單面雙側(cè)進(jìn)行。

4、由于板厚小于20mm所以采用水平定位法來(lái)調(diào)節(jié)儀器的掃描速度。

5、在探傷操作過(guò)程中采用粗探傷和精探傷。粗探傷是為了大概了解缺陷的有無(wú)和分布狀態(tài)，定量、定位就是精探傷。使用鋸齒形掃查、左右掃查、前后掃查、轉(zhuǎn)角掃查、環(huán)繞掃查等幾種掃查方式以便于發(fā)現(xiàn)各種不同的缺陷并且判斷缺陷性質(zhì)。

6、對(duì)探測(cè)結(jié)果進(jìn)行記錄，如發(fā)現(xiàn)內(nèi)部缺陷對(duì)其進(jìn)行評(píng)定分析。焊接對(duì)頭內(nèi)部缺陷分級(jí)應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)GB11345-89《鋼焊縫手工超聲波探傷方法和探傷結(jié)果分級(jí)》的規(guī)定，來(lái)評(píng)判該焊否合格。

一般的焊縫中常見(jiàn)的缺陷有：氣孔、夾渣、未焊透、未熔合和裂紋等。到目前為止還沒(méi)有一個(gè)成熟的方法對(duì)缺陷的性質(zhì)進(jìn)行準(zhǔn)確的評(píng)判，只是根據(jù)熒光屏上得到的缺陷波的形狀和反射波高度的變化結(jié)合缺陷的位置和焊接工藝對(duì)缺陷進(jìn)行綜合估判。
