南通安豐儀器有限公司生產的CYD-10000A型多用磁粉探傷儀是根據JB8290-1998標準及雙方協議制造。該儀器是便攜式多用磁粉探傷儀器, 能對被探工件進行交流磁化和自動交流退磁;能用作連續法和剩磁法磁粉探傷;能固定在車間或試驗室使用,也可攜帶到探傷現場使用。 配以附件能使各種零件的異形部位獲得合適的磁化,可對大尺寸零件分段磁化。

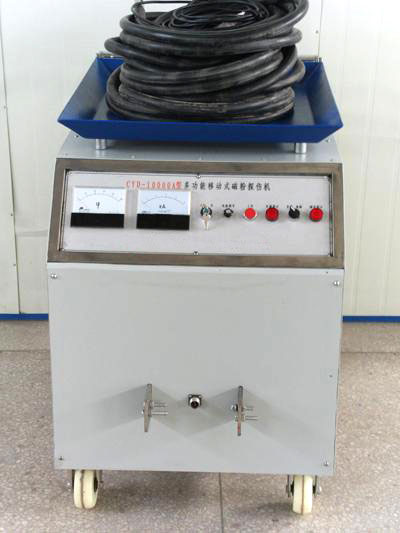

安豐CYD-10000A磁粉探傷儀

儀器交流磁化帶斷電相位控制功能，剩磁穩定,確保探傷質量; 自動退磁能從所用磁化電流值自動衰減到零, 使剩磁消失。操作方便,效果好。儀器利用可控硅調整其導通角大小來調整磁化、 退磁電流大小,實現大電流的無觸點調節,延長了儀器使用壽命。

技術性能

1、交流磁化電流: 有效值 0~10000A, 連續可調, 短時斷續通 電,帶斷電相位控制功能;

2、自動退磁電流:AC 有效值 10000A~0, 連續可調;

3、輸出負載:185mm2銅芯軟電纜6m四根;

4、電源:380V(兩相三線)±10% 50Hz,瞬時約450A;

5、外形尺寸:900(長)×650(寬)×860(高)mm,不含手把;

6、剩磁穩定度:不超過±5%;

7、重量:約500 公斤（不含負載電纜）。

電路原理

1、方框圖

圖(1)是儀器方框圖。12V直流穩壓電源提供可控硅觸發電路的工作電源。當工作選擇開關S2在“交流”位置時,由移相電路控制斷電相位控制電路產生斷電相位受控制的移相脈沖, 經信號隔離后接通脈沖功率放大電路和交流磁化主電路,按下“工作”按鈕S5即有斷電相位受控制的交流電流從輸出端輸出;當“充磁/退磁”選擇開關在“退磁”位置時,自動退磁控制電路同時接至移電路,按一下按鈕S5,就有自動衰減的退磁電流從輸出端輸出; 指示相移大小的ψ表用來事先估計磁化或退磁電流大小。準確的電流值由 電流表即KA表指示。

2、觸發電路

圖(2)為觸發電路電原理圖。V7、V8、C2組成全波整流電路, 提供可控硅觸發電源。V4、V5、C1、V12組成全波整流穩壓電路,提供控制電路的12V工作電源。 V2、V3、W1、R11、R12、IC2：A組成同步檢測電路,V13、C4、RP1、R10、C6、IC2:C組成移相電路,由Φ表指示移相角大小,在IC2:C輸出端輸出占空比連續可調的方波,且其下降沿與電源電壓零點同步。V6、R16、R17、IC2：B組成交流電正半周零點檢測電路,經R2、C7、R3微分后在IC1：D輸出端輸出窄脈沖,作為RS觸發器的控制信號。RS觸發器由IC1：A、IC1；B兩個與非門組成。通過RS觸發器使可控硅觸發信號只有在交流電源電壓到達正半周零點時才有輸出,且在最后一個正半周零點關斷,實現斷電相位控制功能。C5、V9、IC：D、R5、R6、C6、SA0組成退磁電路。當SA0閉合,按下按鈕,即有可控硅觸發信號輸出。輸出的信號又使C5放電,IC1：D輸入端為低電平,松開SB0,IC1：D輸出仍為高電平,RS觸發器不翻轉,可控硅觸發信號繼續輸出。這時IC2：D輸出關斷,停止對C6放電。C6充電,電位升高,使輸出信號相位后移直至消失。信號消失后, 因無信號對C5放電,C5正端轉為高電平,觸發器翻轉,退磁結束。 調節電位器RP1,即可調節觸發脈沖相移,從而實現電流的連續調節。

3、主電路

圖(3)為主電路圖。電源由XS1接入，經快熔F1接入主變壓器T1，在T1次級生成22V低電壓大電流工作電源。電源經保險絲F1、F2，電源開關S1接入控制電源變壓器T2，在T2次級產生17V×2及3組8V工作電源供各控制部分電源，在變壓器T2原邊抽頭2與1間產生220V40W交流電源，供散熱風扇工作電源，主可控硅V1V2用于調節輸出的交直流電流大小，用電位器RP1控制AP1組件產生適當可控硅觸發脈沖，調節RP1，按下工作按鈕S5即可在輸出電纜回路中得到大小不同的交直流電流。S3開關閉合時輸出交流，斷開時輸出半波直流，S4開關閉合，輸出交流退磁電流，開關S2為峰值/AC有效值---DC平均值切換開關，用于切換電流表指示，開關在峰值位置，電流表顯示工作電流峰值，開關在有效值位置，交流時電流表顯示交流有效值，直流時電流表顯示半波直流平均值。

結構特點

儀器采用平衡結構設計，以車軸為中心，前后基本平衡，移動時輕便靈活，便于移到工作現場使用。

儀器分上下兩大部分，上半部分為收線盤，儀器不使用時，電纜線可直接放置上儀器收線盤上，使用方便。儀器下半部分為儀器主體部分，又分前中后三部分，前面為儀器操作部分，各開關按鈕及電流表均在這部分，中部為電流調節控制部分，主要有控制電源變壓器，觸發信號生成組件，主可控硅及分流器。工作電流的有無及大小調節均由這部分控制。后面為主變壓器、保險絲及電源接入插座，儀器電源由此部分接入并改變成低壓安全電源，供后續部分使用。

支桿探頭頭部為可拆的銅頭,可通過銅網墊接觸工件,使不易發生因接觸不良引起的故障。帶按鈕開關的一個支桿探頭, 有一四芯電纜通過小圓形插頭接通面板的“外接開關”插座。支桿探頭上的按鈕開關即可同面板“工作”按鈕一樣使用。腳踏開關四芯電纜上小圓形插頭接入儀器“外接開關”插座, 腳踏開關也同面板上“工作”按鈕用。此設備支桿探頭不適用。

使用與維修

1、使用前注意和檢查

使用儀器前應詳細閱讀本使用說明書,初次使用或久藏復用前,應檢查外部零件是否完好,當發現有零部件松動，應打開側板，檢查其內部零件,松動部位并緊固，但勿隨意拆裝零件。

儀器應在干燥、清潔、通風良好, 無酸堿等腐蝕性氣體的環境中存放或使用,此環境不應有高溫及強烈振動沖擊。

檢查電網電壓與儀器所要求的電源是否相符,連接是否正確,電網及開關容量是否符合要求,然后才能接通電源。

若需加長輸出負載電纜,應定制電纜附件,電纜加長后，電流指標將下降。

2、使用操作

(1)將電源電纜的接入儀器后三位接線端子上,將電源電纜的接入電網配電板開關,接通配電板開關,儀器主電路接入電網并工作；

(2)接通儀器“電源”開關,紅燈亮,儀器控制電路已接入電網;

(3)根據探傷需要,將探傷機電流調到適當的電流值;

(4)將工作選擇開關S3轉到“交流”位置,將“電流調節”旋鈕W2 調到 合適的指示位置;

(5)將兩根185mm2 電纜的兩個大電流接頭分別接入儀器輸出端子上并緊固， 電纜另一端的兩銅接頭,則根據探傷要求, 將兩銅接頭相接成一根電纜;

(6)按下工作開關或腳踏開關S5,觸發電路即有觸發脈沖觸發可控硅,就可進行交直流磁化探傷;

(7) 將 電纜繞到工件上或將電纜作穿棒通過工件;

(8)按下工作按鈕或腳踏開關S5,調節電流調節旋鈕,使峰值--有效值電流表指示到探傷要求的電流值,再按S5完成充磁。在最大電流下用外加法充磁探傷時,一般充磁時間小于1.5秒并應有二十倍以上的間隙時間(充磁次數少,可減小間歇時間的倍數);

(9)若需對工件退磁,將工作選擇開關S4轉至“退磁”位置,按上述(1)至(8)步驟操作;

(10)停止使用,切斷儀器電源開關S1及電網配電板開關,拔下電源插頭，將電纜收繞到收線盤上。

3、故障檢修

(1)保險絲熔斷:安裝在儀器后部的電源保險絲F2接有觸發電路電源變壓器初級。凡這些器件故障使電流超過1A,均可引起保險絲熔斷;

(2)快速熔斷器或可控硅損壞,凡引起主變壓器初級電流過大故障,均可使快速熔斷器熔斷(此時快速熔斷器上紅色指示器凸出), 甚至使可控硅損壞。將“工作選擇開關”轉到“交流”,不加負載,按下充磁按鈕, 用示波器檢查線路板上電阻(注:兩電阻上有380V交流電壓)兩端方波寬度是否相等 ,若不等,則故障在線路板上,否則故障在其后,再檢查插座、觸點是否接觸良好。

(3)ψ表有指示而KA表無指示:當負載接上正常使用本儀器, 無磁化電流致使KA表無指示,首先檢查回路是否接觸良好，再檢查觸發電路及主電路,檢修方法參照上述第(2)條。
